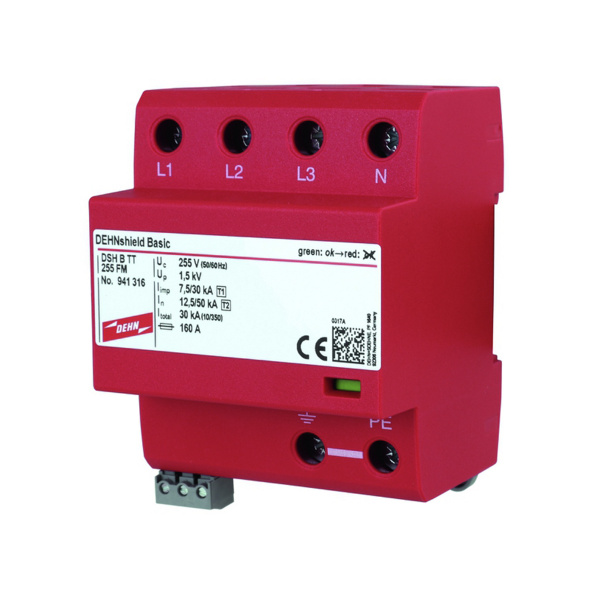

DEHNshield Basic TT 255 FM

Il DEHNshield Basic TT 255 FM è uno scaricatore combinato compatto per sistemi TT e TN‑S. La tecnologia a spinterometro consente la scarica sicura delle correnti di fulmine e di sovratensione, in particolare nei sistemi di alimentazione principale. Grazie al contatto di segnalazione remota integrato, lo stato di esercizio può essere monitorato in modo affidabile nei quadri elettrici. Con una corrente nominale di 30 kA (10/350 µs) e un basso livello di protezione, il dispositivo è adatto ad applicazioni in cui è richiesto un elevato livello di protezione vicino al punto di alimentazione. La struttura con 4 moduli facilita l’integrazione nei quadri di distribuzione standard.

• TecnologiaIl dispositivo utilizza una tecnologia a spinterometro in grado di gestire in sicurezza elevate correnti impulsive di fulmine e di limitare efficacemente le correnti di follow‑up. Questa tecnologia consente una protezione robusta in reti con condizioni impegnative e contribuisce al coordinamento selettivo in combinazione con dispositivi di protezione a valle. Il basso livello di protezione garantisce che i componenti sensibili nel percorso di alimentazione in AC siano protetti in modo affidabile contro le sovratensioni transitorie.

  Caratteristiche tecnologiche principali
  • Tecnologia a spinterometro per un’elevata capacità di sopportazione delle correnti impulsive
  • Basso livello di protezione per ridurre il carico sui dispositivi a valle
• ConnettivitàIl contatto di segnalazione remota a potenziale zero integrato consente una facile integrazione in sistemi di monitoraggio o di segnalazione dei guasti. In questo modo lo stato dello scaricatore può essere valutato senza accesso diretto al quadro di distribuzione. La segnalazione chiara supporta la manutenzione e facilita la sostituzione preventiva in caso di guasto.
• CompatibilitàIl dispositivo è progettato per reti TT e TN‑S a 230/400 V ed è adatto all’uso nei sistemi di alimentazione principale. L’integrazione nei quadri elettrici conformi agli standard più diffusi avviene senza problemi, poiché la struttura dell’alloggiamento e i morsetti di collegamento sono adattati agli standard di installazione più comuni.
• Concetto di montaggioLa struttura compatta con 4 moduli facilita il montaggio su guide DIN standard. Grazie alla struttura di collegamento chiara, le linee di ingresso e uscita possono essere collegate rapidamente e senza rischio di errori. Il design compatto supporta installazioni con spazio limitato e consente una gestione ordinata dei cavi nei quadri di distribuzione principali.
