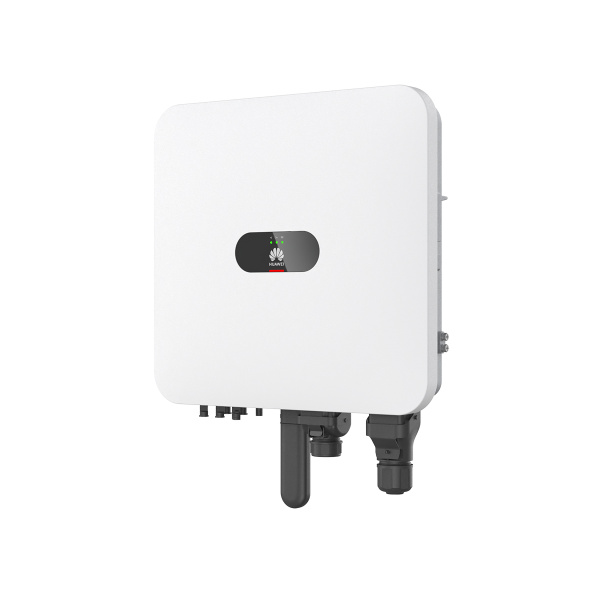

Huawei SUN2000-5K-MAP0

Huawei SUN2000-5K-MAP0

The new HUAWEI SUN2000-5/6/8/10/12K-MAP0 asymmetrical inverter has a three-phase asymmetrical output power. Due to its design and new technical features, this inverter is the best choice for those who want to increase self-consumption by dynamically and independently adjusting the output power of each phase to the instantaneous load power.

• Technology
  • Hybrid inverter three phase
  • Compatibel with EMMA and SmartGuard
  • Cpmatibel with Smart Module Controller
• Connectivity
  • RS485 integrated
  • Ethernet/WLAN via Smart Dongle-WLAN-FE (optional)
  • 4G via Smart Dongle 4G (optional)
• Installation

  Plug-and-Play-Design for easy installation

  • One-Man-Installation because of the weight: 21 kg
  • Fast commissioning with the FusionSolar App
• SustainabilityTo reduce the impact on our environment, Huawei is continuously improving its product designs. They are reducing the weight and size of product packaging and using fiber-based materials instead of plastic packaging to make them easier to dispose of. They have also established a global recycling program to extract the residual value of electronic waste. This helps Huawei to use fewer resources and contribute to the circular economy.

Il Huawei SUN2000-5K-MAP0 è un inverter ibrido trifase per sistemi fotovoltaici esigenti connessi alla rete e integrati con accumulo, con una potenza fino a 5kW AC. Due tracker MPP indipendenti consentono una progettazione flessibile delle stringhe fino a 9kWp con una tensione di ingresso massima di 1.100V. Con un rendimento massimo del 98,4% e un rendimento europeo del 97,5%, è progettato per alti rendimenti in impianti su tetto tipici. Il rilevamento di arco AFCI integrato, la protezione da sovratensioni DC e AC di tipoII nonché la capacità di carico asimmetrico fino al 100% per fase rendono il dispositivo tecnicamente robusto per gli attuali requisiti di rete. Tramite la piattaforma MAP0, l’inverter è compatibile sia con batterie sia con funzioni di backup, integrandosi in architetture di sistema Huawei scalabili.

• TecnologiaLa topologia dell’inverter si basa su un design trifase senza trasformatore con due tracker MPP indipendenti, ciascuno progettato per fino a 16A di corrente di ingresso e 22A di corrente di cortocircuito. L’intervallo operativo MPPT da 160a1.000V consente stringhe lunghe e riduce le perdite DC a tensioni di sistema più elevate. La sovradimensionamento DC consentito fino a 9.000Wp supporta una progettazione ottimizzata per il rendimento su tetti est/ovest o campi generatori parzialmente ombreggiati. La potenza apparente massima di 5.500VA consente sovraccarichi a breve termine oltre la potenza nominale, particolarmente rilevanti per profili di carico dinamici.

  Caratteristiche elettriche
  • Due tracker MPP con una stringa per tracker per orientamenti separati del generatore
  • Tensione di ingresso DC fino a 1.100V per ridurre le perdite di linea
  • Rendimento europeo del 97,5% per una valutazione realistica della produzione
• ConnettivitàPer l’integrazione e il funzionamento è disponibile un’architettura di comunicazione modulare. RS485 viene utilizzato per collegare smart meter, sistemi di accumulo o configurazioni a cascata, mentre WLAN ed Ethernet tramite smart dongle opzionali consentono il monitoraggio nei portali FusionSolar. La comunicazione bidirezionale permette specifiche di rete come limitazione della potenza attiva, regolazione della potenza reattiva e controllo tramite ricevitore di telesegnale. Ciò consente di integrare l’inverter in modo conforme in scenari dinamici di connessione alla rete e sistemi di gestione energetica.

  Interfacce & monitoraggio
  • RS485 per smart meter, SmartGuard e sistemi di accumulo
  • WLAN o Ethernet tramite smart dongle per monitoraggio remoto
  • Supporto per comandi di controllo e regolazione rilevanti per la rete
• GaranziaIl SUN2000‑5K‑MAP0 è fornito con una garanzia standard del produttore di 10anni. Questa copre difetti di materiale e di fabbricazione durante l’uso conforme ed è progettata per un impiego professionale nei sistemi fotovoltaici. Le condizioni di garanzia sono orientate a una lunga durata e a un funzionamento continuo in rete e possono essere estese a seconda del progetto. Ciò è particolarmente rilevante per valutazioni economiche e concetti di servizio in modelli di esercizio pluriennali.

  Ambito della garanzia
  • 10 anni di garanzia del produttore dalla messa in servizio
• SostenibilitàL’elevata efficienza di conversione riduce le perdite energetiche del sistema lungo l’intero ciclo di vita. Il raffreddamento a convezione naturale senza ventilatore riduce il consumo proprio ed evita componenti soggetti a usura che richiedono manutenzione. Supportando i sistemi di accumulo e l’ottimizzazione dell’autoconsumo, l’inverter contribuisce a ridurre l’energia prelevata dalla rete. Il design robusto per temperature operative da –25a+60°C consente un funzionamento duraturo anche in condizioni ambientali impegnative.

  Efficienza delle risorse
  • Elevata efficienza che riduce le perdite di conversione
  • Concetto di raffreddamento senza ventilatore privo di componenti ad alta manutenzione
• QualitàIl contenitore con grado di protezione IP66 consente l’installazione all’aperto. Ampie funzioni di protezione come il rilevamento di arco AFCI, la protezione da sovratensioni DC e AC di tipoII, il monitoraggio dell’isolamento nonché il monitoraggio della temperatura dei connettori DC aumentano la sicurezza operativa. Il supporto per carichi asimmetrici fino al 100% per fase è particolarmente rilevante nelle reti con consumatori sbilanciati e riduce le misure di compensazione esterne.

  Sicurezza operativa
  • IP66 per installazione esterna e ambienti difficili
  • AFCI e monitoraggio della temperatura dei connettori
  • Capacità di carico asimmetrica fino al 100% per fase
• EspandibilitàL’inverter è completamente compatibile con i sistemi di accumulo ad alta tensione LUNA2000‑S0 e S1 nell’intervallo di tensione da 600a980V. In combinazione con i sistemi SmartGuard, è possibile realizzare un’alimentazione di emergenza trifase con tempi di commutazione inferiori a 20ms. Una potenza di carica della batteria fino a 12kW e una potenza di scarica fino a 5,5kW consentono strategie energetiche flessibili ed espansioni future del sistema senza sostituire l’inverter. In questo modo, il SUN2000‑5K‑MAP0 è pronto per future esigenze di accumulo e backup.

  Espansione del sistema
  • Compatibile con sistemi di accumulo ad alta tensione LUNA2000
  • Funzionamento di emergenza tramite sistemi SmartGuard
  • Elevate capacità di carica e scarica per una progettazione flessibile
