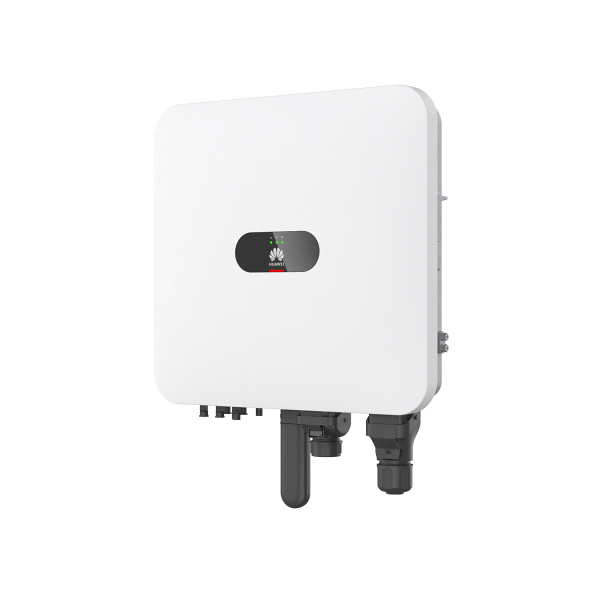

Huawei SUN2000-6K-MAP0

Huawei SUN2000-6K-MAP0

The new HUAWEI SUN2000-5/6/8/10/12K-MAP0 asymmetrical inverter has a three-phase asymmetrical output power. Due to its design and new technical features, this inverter is the best choice for those who want to increase self-consumption by dynamically and independently adjusting the output power of each phase to the instantaneous load power.

• Technology
  • Hybrid inverter three phase
  • Compatibel with EMMA and SmartGuard
  • Cpmatibel with Smart Module Controller
• Connectivity
  • RS485 integrated
  • Ethernet/WLAN via Smart Dongle-WLAN-FE (optional)
  • 4G via Smart Dongle 4G (optional)
• Installation

  Plug-and-Play-Design for easy installation

  • One-Man-Installation because of the weight: 21 kg
  • Fast commissioning with the FusionSolar App
• SustainabilityTo reduce the impact on our environment, Huawei is continuously improving its product designs. They are reducing the weight and size of product packaging and using fiber-based materials instead of plastic packaging to make them easier to dispose of. They have also established a global recycling program to extract the residual value of electronic waste. This helps Huawei to use fewer resources and contribute to the circular economy.

Il Huawei SUN2000-6K-MAP0 è un inverter ibrido trifase per impianti fotovoltaici nella gamma di potenza di circa  6 kVA, con focus sull’ottimizzazione dell’autoconsumo e sull’integrazione dell’accumulo. Due inseguitori MPP indipendenti consentono una configurazione flessibile delle stringhe, anche in presenza di orientamenti differenti o ombreggiamenti parziali. Con una tensione massima di ingresso CC di 1.100 V e un ampio intervallo operativo MPP a partire da 160 V, il dispositivo è adatto ai moderni layout FV ad alta tensione. Il rilevamento integrato dell’arco elettrico AFCI nonché la protezione da sovratensioni CC e CA (tipo II) garantiscono un elevato livello di sicurezza. L’inverter è progettato per funzionare con sistemi di batterie ad alta tensione Huawei della serie LUNA2000 e può essere ampliato con componenti opzionali fino a una soluzione di backup trifase. L’alloggiamento compatto con grado di protezione IP66 consente l’installazione in ambienti interni ed esterni.

• TecnologiaIl SUN2000-6K-MAP0 si basa su una topologia ibrida senza trasformatore con uscita di potenza trifase asimmetrica. La potenza apparente massima in uscita di 6,6 kVA consente un sovradimensionamento temporaneo rispetto alla potenza nominale di 6 kW. Due inseguitori MPP, ciascuno con un ingresso stringa, supportano in modo efficiente diversi campi di moduli. Un rendimento massimo del 98,6% e un rendimento europeo del 97,7% riducono le perdite di conversione nel funzionamento annuale. L’interfaccia CC batteria integrata opera nel range ad alta tensione di 600–980V e consente potenze di carica fino a 12kW e di scarica fino a 6,6kW, rilevanti per profili di carico dinamici.

  Caratteristiche elettriche principali
  • Potenza massima di ingresso FV di 11kWp che consente un moderato sovradimensionamento del generatore per aumentare la resa.
  • Intervallo di tensione MPPT di 160–1.000V che supporta lunghezze di stringa elevate con moduli comuni.
  • Erogazione di carico di fase asimmetrica che compensa i consumi monofase in conformità alla rete.
• ConnettivitàPer il monitoraggio e l’integrazione di sistema, l’inverter dispone di RS485 di serie. La connessione WLAN ed Ethernet avviene tramite smart dongle opzionali; in alternativa è possibile anche la comunicazione 4G. L’integrazione nell’ecosistema FusionSolar consente un monitoraggio dettagliato dell’impianto, la diagnosi degli errori e la messa in servizio tramite app. Con contatori smart compatibili e componenti di gestione energetica è possibile implementare la limitazione dell’immissione in rete, la visualizzazione dei consumi e strategie di regolazione dinamiche, particolarmente rilevanti per progetti di autoconsumo e accumulo.

  Interfacce & monitoraggio
  • RS485 come interfaccia standard per l’integrazione di contatori e gestione energetica.
  • Smart dongle opzionali per WLAN, Ethernet o connessione mobile.
  • Compatibile con il portale e l’app FusionSolar per la messa in servizio e il funzionamento.
• GaranziaPer il SUN2000-6K-MAP0 si applica una garanzia standard del produttore di 10 anni. Essa copre difetti di materiale e fabbricazione ed è rilevante per la valutazione dei rischi di manutenzione e ricambi. È richiesta un’installazione a regola d’arte secondo le specifiche tecniche vigenti e l’uso di componenti di sistema approvati.
• SostenibilitàL’inverter supporta concetti di sistema sostenibili grazie all’alta efficienza e alla possibilità di integrare produzione FV, accumulo e gestione dei carichi in un unico dispositivo. L’alloggiamento IP66 e il raffreddamento a convezione naturale non richiedono ventilatori attivi, riducendo i consumi propri e aumentando la durata dei componenti meccanici. Huawei utilizza sempre più soluzioni di imballaggio e logistica basate su fibre e a ridotto impiego di materiali, seguendo un concetto globale di riciclo dei componenti elettronici.
• QualitàIl dispositivo è progettato per uso esterno continuo e soddisfa il grado di protezione IP66. Con dimensioni di circa 490×460×130mm e un peso di circa 21kg, è possibile l’installazione da parte di una sola persona. Le funzioni di protezione integrate come rilevamento arco AFCI, monitoraggio della corrente di guasto, protezione contro inversione di polarità CC nonché protezione da cortocircuito e sovratensione CA supportano un funzionamento sicuro e conforme alle normative. Il basso livello di rumorosità inferiore a 30dB(A) consente un’installazione flessibile anche in aree vicine agli edifici.

  Caratteristiche rilevanti per la sicurezza
  • AFCI e monitoraggio della temperatura dei connettori per ridurre i rischi di incendio.
  • Protezione da sovratensioni CC e CA tipoII già integrata.
  • Raffreddamento naturale senza ventilatori riduce usura e manutenzione.
• EspandibilitàIl SUN2000-6K-MAP0 è progettato per espansioni lato sistema. È completamente compatibile con i moduli batteria ad alta tensione Huawei LUNA2000 e supporta capacità di accumulo modulari. In combinazione con il sistema SmartGuard è possibile realizzare un’alimentazione di backup trifase con tempi di commutazione ≤20ms. Inoltre, è possibile integrare ottimizzatori di potenza Huawei, consentendo monitoraggio a livello di modulo e una pianificazione flessibile delle stringhe. Questa espandibilità facilita implementazioni di progetto graduali e successive modifiche del sistema.

  Integrazione di sistema
  • Compatibile con le serie di accumulo ad alta tensione Huawei LUNA2000-S0 e -S1.
  • Funzione di backup con SmartGuard-63A-T0 per alimentazione trifase.
  • Supporto per ottimizzatori CC Huawei per monitoraggio a livello di modulo.
