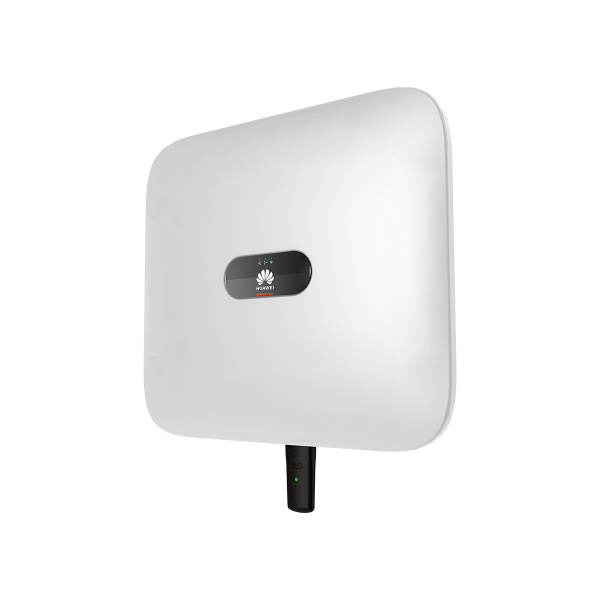

Huawei SUN2000-6KTL-M1

Huawei SUN2000-6KTL-M1

The SUN2000-3-10KTL-M1 is a battery-ready string inverter rated from 3 to 10 kW, which is ideal for integration with the LUNA Smart String Power Storage System, SmartGuard and EMMA, Huawei's energy management assistant. In a three-phase backup solution, one inverter can control up to two ESS towers, with the storage capacity depending on the selected LUNA battery model.

• Technology
  • Hybrid inverter three phase
  • Compatibel with EMMA and SmartGuard
  • Cpmatibel with Smart Module Controller
• Connectivity
  • RS485 integrated
  • Ethernet/WLAN via Smart Dongle-WLAN-FE (optional)
  • 4G via Smart Dongle 4G (optional)
• Installation

  Plug-and-Play-Design for easy installation

  • One-Man-Installation because of the weight: 17 kg
  • Fast commissioning with the FusionSolar App
• SustainabilityTo reduce the impact on our environment, Huawei is continuously improving its product designs. They are reducing the weight and size of product packaging and using fiber-based materials instead of plastic packaging to make them easier to dispose of. They have also established a global recycling program to extract the residual value of electronic waste. This helps Huawei to use fewer resources and contribute to the circular economy.

Huawei SUN2000‑6KTL‑M1 è un inverter di stringa ibrido trifase per sistemi fotovoltaici connessi alla rete nei segmenti residenziale e small commercial. Con una potenza nominale AC di 6kVA, due inseguitori MPP e una tensione DC massima di 1.100V, il dispositivo consente configurazioni di stringhe flessibili anche con lunghezze elevate. La topologia ibrida permette il collegamento diretto di sistemi di accumulo ad alta tensione della serie Huawei LUNA e l’integrazione in soluzioni di backup tramite componenti SmartGuard. Il raffreddamento passivo e il grado di protezione IP65 supportano l’installazione in esterni. Per il funzionamento e la messa in servizio, l’inverter è progettato per la piattaforma FusionSolar e può essere integrato in diversi sistemi di monitoraggio e gestione energetica tramite dongle di comunicazione opzionali.

• TecnologiaDal punto di vista tecnologico, il SUN2000‑6KTL‑M1 si basa su un’architettura ibrida trifase senza trasformatore con due inseguitori MPP indipendenti. Questa configurazione consente il controllo separato di campi modulo con orientamenti diversi o soggetti a ombreggiamento. Il lato di ingresso DC è progettato per tensioni di sistema elevate fino a 1.100V, riducendo le perdite sui cavi e offrendo maggiore flessibilità nella progettazione delle stringhe. La funzione AFCI integrata rileva gli archi elettrici a livello di stringa tramite supporto software, aumentando così la sicurezza elettrica, soprattutto negli impianti su tetto.

  Funzioni elettriche principali
  • Due inseguitori MPP consentono un’ottimizzazione indipendente delle prestazioni per diverse orientazioni del generatore
  • Il design senza trasformatore riduce le perdite di conversione e il peso del dispositivo
  • Il rilevamento dell’arco basato su IA aumenta la protezione contro i guasti DC
  • Progettato per 1.100V DC semplifica i concetti di stringhe lunghe
• ConnettivitàPer comunicazione e monitoraggio, l’inverter offre di serie un’interfaccia RS485, in particolare per il collegamento di smart meter e componenti di gestione energetica. La comunicazione basata su rete avviene tramite dongle smart opzionali che supportano WLAN, Fast Ethernet o rete mobile (4G). Ciò consente l’integrazione del dispositivo sia in reti locali sia in configurazioni di monitoraggio indipendenti dalla posizione. La messa in servizio e il monitoraggio continuo dell’esercizio avvengono tramite l’app FusionSolar o il relativo portale, consentendo diagnosi remote e regolazioni parametriche.

  Opzioni di comunicazione
  • RS485 per smart meter e componenti di sistema
  • WLAN ed Ethernet disponibili tramite dongle smart opzionale
  • Connessione 4G per siti senza infrastruttura di rete locale
  • Integrazione in FusionSolar per monitoraggio e servizio
• GaranziaHuawei SUN2000‑6KTL‑M1 è coperto dalla garanzia standard del produttore per inverter di stringa di questa serie. La struttura della garanzia è progettata per l’impiego in sistemi fotovoltaici in esercizio continuo e tiene conto delle sollecitazioni tipiche dovute a cicli termici e influenze della rete. Per progettisti e operatori è rilevante che la gestione della garanzia, il supporto firmware e i concetti di ricambi siano organizzati centralmente da Huawei e integrabili nei processi di assistenza esistenti.

  Inquadramento della garanzia
  • Garanzia standard del produttore secondo la classe di prodotto
  • Progettato per funzionamento continuo in sistemi PV connessi alla rete
  • Processo di assistenza e supporto centralizzato
  • Aggiornamenti firmware parte integrante del sistema
• SostenibilitàCon la serie M1, Huawei persegue un approccio orientato all’efficienza delle risorse, evidente nel design compatto, nel peso ridotto e nell’imballaggio ottimizzato. Il raffreddamento passivo senza ventole riduce le parti soggette a usura e abbassa il consumo energetico interno durante il funzionamento. Inoltre, Huawei utilizza materiali di imballaggio a base di fibra e programmi globali di riciclo per componenti elettronici, riducendo l’impronta ambientale lungo l’intero ciclo di vita del prodotto. Per progetti con requisiti di sostenibilità, l’inverter può essere facilmente integrato in soluzioni adeguate.

  Aspetti di sostenibilità
  • Design con raffreddamento passivo che riduce consumo proprio e manutenzione
  • Struttura compatta che riduce materiali e trasporto
  • Imballaggi a base di fibra invece della plastica
  • Programmi di riciclo per componenti elettronici
• QualitàCon grado di protezione IP65, il SUN2000‑6KTL‑M1 è adatto per installazioni interne ed esterne protette ed è resistente a polvere e getti d’acqua. L’involucro robusto e la convezione naturale contribuiscono a una progettazione termica stabile. L’esecuzione elettrica con protezioni da sovratensione integrate e AFCI soddisfa i requisiti delle moderne normative di connessione alla rete. Grazie al peso ridotto di circa 17kg, è possibile l’installazione da parte di una sola persona, semplificando le attività in cantiere.

  Caratteristiche costruttive
  • Involucro IP65 per installazioni flessibili
  • Raffreddamento passivo senza parti mobili
  • Funzioni di protezione integrate lato DC e AC
  • Peso ridotto per installazione efficiente
• EspandibilitàL’inverter è progettato come “battery‑ready” e supporta il collegamento diretto di sistemi di accumulo ad alta tensione della serie Huawei LUNA. In combinazione con box di backup SmartGuard, è possibile realizzare soluzioni di alimentazione di emergenza o backup. Inoltre, è compatibile con ottimizzatori di modulo Huawei, consentendo il monitoraggio delle stringhe e l’ottimizzazione della resa a livello di modulo. Tramite il sistema di gestione energetica EMMA, l’impianto può essere ampliato con funzioni di gestione dei carichi e ottimizzazione dei consumi.

  Estensioni del sistema
  • Connessione diretta a storage alta tensione per funzionamento ibrido
  • Funzioni di backup realizzabili tramite componenti SmartGuard
  • Compatibile con ottimizzatori Huawei
  • Integrazione nel sistema EMMA possibile
