N. articolo: 7401300039

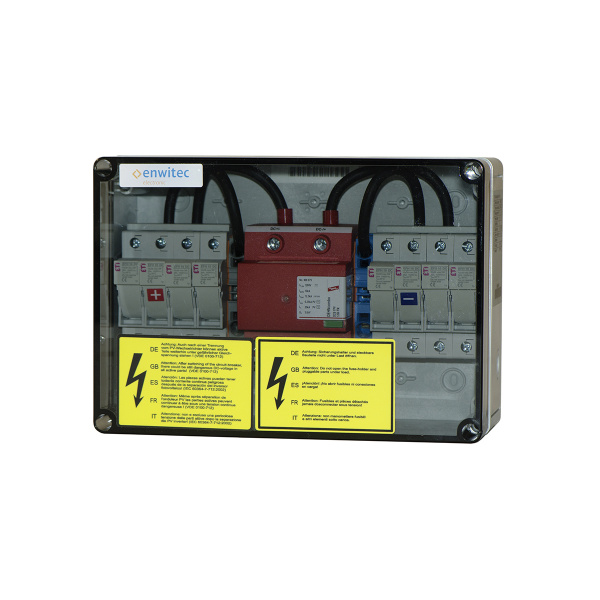

Scatola di giunzione per 3-4 stringhe, 1 MPPT
protezione SPD tipo 1/2, senza fusibile
Numero di trackers MPP1
Larghezza254 mm
Altezza180 mm
Tensione massima CC1000 V
Numero massimo di stringhe4
Tipo di scaricatoreTipo 1/2
Tipo di connessione (DC)KLEMME
Peso0 Kilogramm
Corrente massima in ingresso (I max)60 A
Corrente massima in ingresso per stringa15 A
Intensità della corrente del fusibile di stringaVARIABEL A
Profondità111 mm
Protezioni di sovratensioneJA
Descrizione Prodotto
generator junction box for 3-4 strings
surge protection device: Type 1/2
string fuse: optional bipolar
Isc (string): 12 A
Max. Isc (string): 15 A
Max. Uoc: 1000 VDC
Max. connection (in): 10 mm²
Max. connection (out): 25 mm²

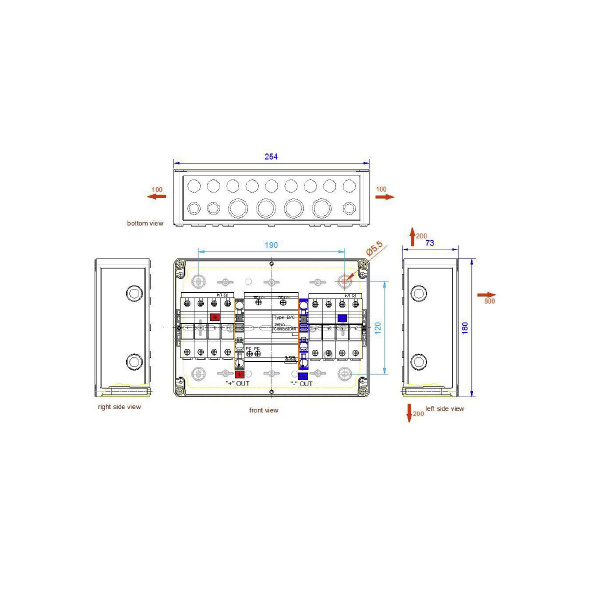

dimensions (WxHxD): 254 x 180 x 111 mm
transparent cover
Fuses are NOT included!
N. articolo: 7401300039
Scatola di giunzione per 3-4 stringhe, 1 MPPT
protezione SPD tipo 1/2, senza fusibile
