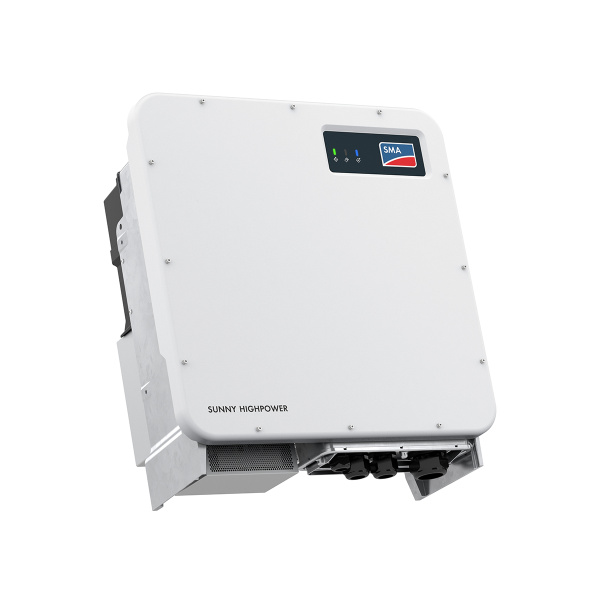

SMA SHP 100-21

SMA è uno dei principali produttori mondiali di inverter solari e soluzioni per l'energia e l'accumulo. Da quasi 40 anni, l'innovazione tecnologica di SMA contribuisce a spianare la strada all'approvvigionamento energetico sostenibile ed ecologico. Il portafoglio prodotti di SMA è versatile ed offre il dispositivo giusto per ogni applicazione e per tutti i tipi di moduli: dai sistemi a tetto ai grandi parchi solari.


• Tecnologia:

ALTO RENDIMENTO

• Sovradimensionamento del campo FV fino al 200%
• Elevata densità di potenza con 180 kW grazie alla sua struttura compatta
• Tensioni di ingresso CC fino a 1500 V

SICURO E AFFIDABILE

• Sistema di raffreddamento attivo SMA OptiCool integrato
• Compatibile con il sistema ennexOS

FACILE DA USARE

• Un singolo Data Manager consente la messa in servizio centralizzata, fino a 200 inverter in pochi minuti.
• Monitoraggio centrale tramite Sunny Portal e comunicazione proattiva via e-mail in caso di guasti
• Minori costi di servizio durante il ciclo di vita, non è più necessaria la diagnosi in loco

Altro

• 2 porte Ethernet
• Certificato CEI-016
• Grado di protezione IP65



• Garanzia:

I prodotti SMA hanno una garanzia di 5 anni, estendibili gratuitamente fino a 10, previo registrazione dell’inverter a questo link.
Si prega di notare le condizioni di assistenza e garanzia specifiche del paese del produttore.

Il SMA SHP100‑21 è un inverter centrale trifase per impianti fotovoltaici di grande scala, operanti in parallelo alla rete, nei segmenti commerciale e delle centrali solari. Con una potenza nominale in AC di 100kW e una potenza nominale in DC di circa 102kW, il dispositivo è adatto a concetti di stringhe compatti con elevata densità di potenza. La tensione massima di ingresso in DC di 1000V, così come il singolo tracker MPP, favoriscono campi generatore chiaramente strutturati. Il rendimento europeo del 98,6% riduce le perdite di conversione nel funzionamento continuo ed è particolarmente rilevante in caso di elevati rendimenti annui. Il robusto involucro con grado di protezione IP65 consente l’installazione anche in ambienti impegnativi. Grazie alle interfacce di comunicazione integrate e alla conformità alla norma VDE‑AR‑N‑4110:2018‑11, l’inverter è predisposto per moderni scenari di connessione alla rete in ambiente di media tensione.



• TecnologiaLa progettazione dell’elettronica di potenza dello SMA SHP100‑21 è orientata a un funzionamento continuo stabile con elevati livelli di potenza immessa in rete. La combinazione di 100kW di potenza nominale in AC e di un elevato rendimento europeo consente una conversione efficiente di grandi potenze del generatore DC in corrente trifase conforme alla rete. Il singolo tracker MPP semplifica il controllo in campi di stringhe omogenei e riduce la complessità interna. La progettazione per 1000V DC è compatibile con le lunghezze di stringa comunemente utilizzate nel settore commerciale e consente un dimensionamento economico del cablaggio DC.

  Caratteristiche di prestazione elettrica
  • Potenza nominale in AC di 100kW per reti trifase, progettata per condizioni di pieno carico continuo
  • Rendimento europeo del 98,6% per ridurre al minimo le perdite di conversione durante l’anno di esercizio
  • Tensione massima di ingresso in DC di 1000V che consente concetti di stringa standard senza componenti speciali
  • Un tracker MPP per campi generatore chiaramente strutturati con stringhe di moduli omogenee
• ConnettivitàL’architettura di comunicazione dell’inverter è progettata per l’integrazione in concetti sovraordinati di impianto e monitoraggio. Grazie al supporto di protocolli industriali aperti, lo SHP100‑21 può essere integrato sia in sistemi di controllo proprietari del produttore sia in sistemi esterni. Ciò facilita il monitoraggio centralizzato, la parametrizzazione remota e il collegamento a soluzioni di gestori di rete o di regolazione di parchi, in particolare in impianti di grandi dimensioni.

  Interfacce integrate
  • Interfaccia Speedwire per una comunicazione rapida basata su Ethernet all’interno dell’impianto
  • Modbus SunSpec per l’integrazione standardizzata in sistemi SCADA e di controllo del parco
  • SMA Modbus per estensioni specifiche del produttore nel monitoraggio e nel servizio
  • Assenza di display locale a favore di un monitoraggio digitale centralizzato
• GaranziaL’inverter viene fornito con una garanzia standard di cinque anni, che rappresenta una base chiaramente calcolabile per l’esercizio e la manutenzione nei progetti. Per impianti con un focus a lungo termine su rendimento e operatività, è possibile estendere opzionalmente la durata della garanzia fino a 20 anni. Ciò supporta la tutela dei modelli di investimento e O&M su periodi prolungati.

  Ambito della garanzia
  • 5 anni di garanzia standard sul prodotto dalla messa in servizio
  • Estensione opzionale della garanzia fino a 20 anni per progetti a lungo termine
  • Sicurezza di pianificazione per modelli EPC e di esercizio con lunghi periodi di durata
  • Nessuna funzione aggiuntiva rilevante per la sicurezza inclusa nella garanzia standard
• SostenibilitàIn termini di sostenibilità, l’elevato rendimento è un fattore chiave, poiché riduce le perdite e abbassa il fabbisogno specifico di materiali e risorse per chilowattora prodotto. La registrazione WEEE garantisce che l’inverter venga correttamente avviato al riciclaggio al termine del suo ciclo di vita, aspetto particolarmente rilevante per apparecchi di grandi dimensioni.

  Aspetti ambientali rilevanti
  • Rendimento europeo del 98,6% per ridurre le perdite energetiche durante il funzionamento
  • Registrazione WEEE DE95881150 per il ritiro e lo smaltimento regolamentati
  • Costruzione robusta che favorisce una lunga durata di esercizio e un minore fabbisogno di sostituzione
  • Utilizzo in impianti fotovoltaici stazionari di grande scala con ottimizzazione dell’uso delle superfici
• QualitàLa qualità dello SMA SHP100‑21 si riflette nella realizzazione meccanica e nei concetti di protezione. L’involucro IP65 protegge in modo affidabile da polvere e getti d’acqua, rendendo l’inverter adatto a installazioni interne ed esterne protette. Le dimensioni di 770×830×462mm e il peso di circa 99kg richiedono una superficie di montaggio stabile, ma offrono in cambio una struttura compatta per questa classe di potenza.

  Qualità meccanica e normativa
  • Grado di protezione IP65 per l’impiego in ambienti impegnativi
  • Conformità alla norma VDE‑AR‑N‑4110:2018‑11 per il collegamento a reti moderne
  • Struttura compatta in rapporto alla classe di potenza da 100kW
  • Connessioni a morsetti professionali per l’installazione lato DC e AC
• EspandibilitàL’espandibilità del sistema risiede meno in stadi di potenza modulari e più nella semplice scalabilità tramite più dispositivi. Grazie alla comunicazione standardizzata e alla capacità di funzionamento in parallelo alla rete, più inverter SHP possono essere combinati in modo efficiente in impianti di maggiore dimensione. Tuttavia, l’assenza di un sezionatore di carico DC integrato richiede una progettazione esterna sul lato DC, che deve essere considerata nella progettazione dell’impianto.

  Integrazione del sistema e scalabilità
  • Funzionamento in parallelo di più dispositivi per la scalabilità di grandi campi fotovoltaici
  • Semplice integrazione in strutture centrali di regolazione e monitoraggio del parco
  • Necessità di tecnologia di sezionamento DC esterna a causa dell’assenza di un sezionatore di carico DC
  • Adatto a concetti EPC standardizzati con architettura ripetibile
