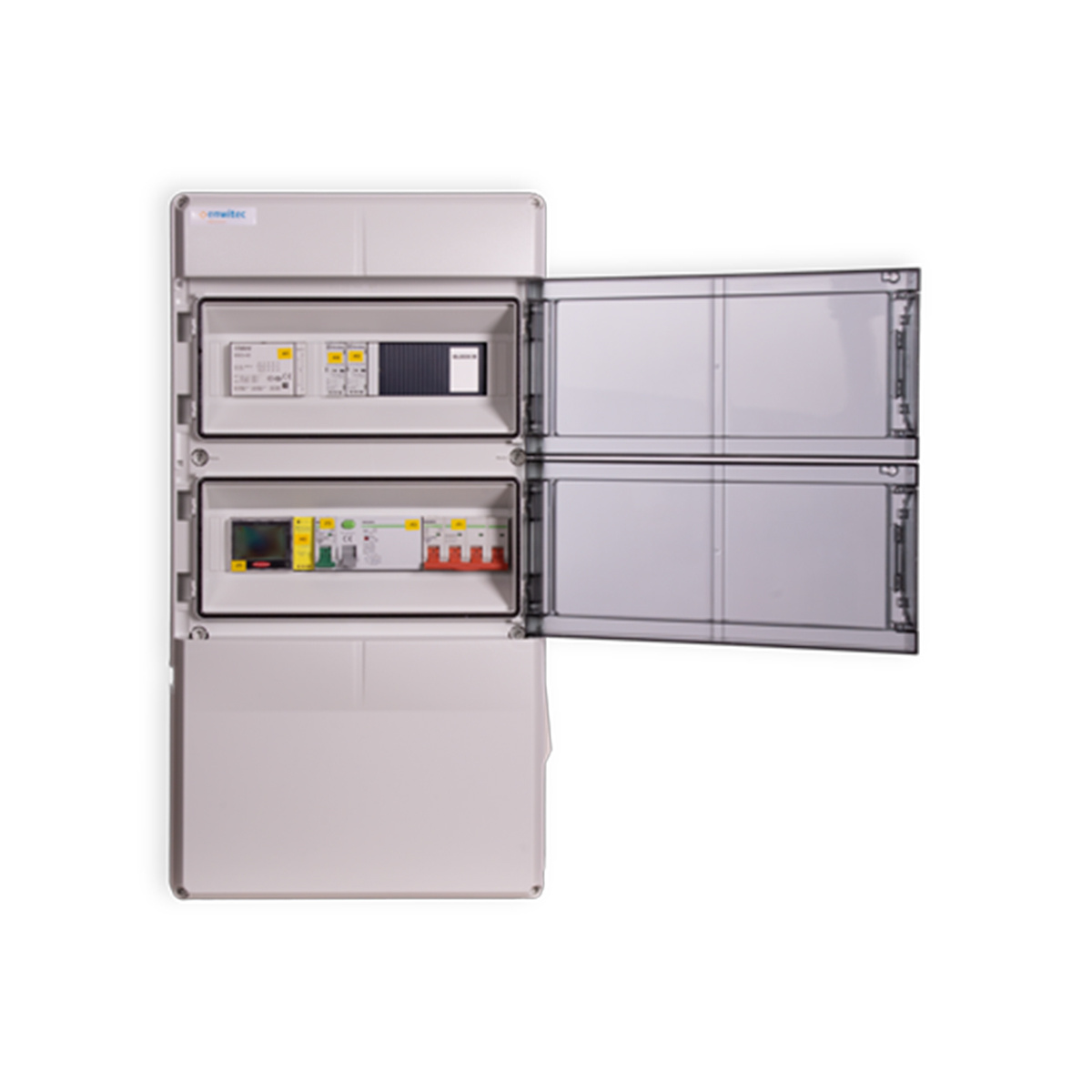

Fronius grid switch box

La scatola di commutazione di rete Fronius è un dispositivo di commutazione per concetti di alimentazione di emergenza e di riserva in reti trifase (3AC 230/400 V, 50 Hz). Supporta la disconnessione onnipolare o tripolare ed è progettata per protezioni a monte fino a un massimo di 63 A. La scatola è concepita per diversi sistemi di rete (TN‑C/S, TT, TN‑S) ed è un componente di sistema abbinato a Fronius Verto Plus (15.0–33.3). La fornitura include un Fronius Smart Meter TS65A‑3 con touchscreen, che semplifica la misurazione e l’allineamento del sistema nel contesto del quadro elettrico.

• TecnologiaLa scatola di commutazione di rete costituisce il punto di commutazione e sezionamento tra la rete pubblica e un’alimentazione di riserva definita. Grazie al dimensionamento per 3AC 230/400 V a 50 Hz e a una protezione a monte ammessa fino a 63 A, è adatta a pianificazioni di progetto standardizzate in ambito commerciale. La possibilità di disconnessione onnipolare o tripolare supporta diversi concetti di protezione e sistemi di rete. In combinazione con inverter ibridi Verto Plus compatibili, consente di realizzare un funzionamento in modalità di riserva chiaramente delimitato e tecnicamente corretto.

  Funzione di commutazione e sezionamento per backup trifase
  • 3AC 230/400 V, 50 Hz: adatto per tipici ambienti di progetto in bassa tensione
  • Protezione a monte fino a max. 63 A: definisce il quadro di dimensionamento per cablaggi e componenti di protezione
  • Disconnessione onnipolare o tripolare: supporta diversi requisiti di commutazione e protezione
  • Sistemi di rete TN‑C/S, TT, TN‑S: progettati per concetti di installazione ampiamente applicabili
• ConnettivitàPer l’integrazione nei sistemi di misura e di gestione operativa è incluso un Fronius Smart Meter TS65A‑3 con touchscreen. Fornisce valori di misura per la rilevazione di potenza ed energia come base per messa in servizio, allineamento e test funzionali. Il touchscreen facilita i controlli locali durante gli interventi di assistenza senza richiedere hardware di visualizzazione aggiuntivo. Nei concetti complessivi, il misuratore supporta una parametrizzazione e una documentazione coerenti del funzionamento in rete e in backup.

  Componente di misura integrata per esercizio & assistenza
  • Smart Meter TS65A‑3 incluso: base di misura per messa in servizio e controlli funzionali
  • Touchscreen: rapida verifica visiva locale nell’ambiente del quadro elettrico
  • Allineamento del sistema: supporta processi di misura e documentazione riproducibili nel progetto
  • Riduce componenti aggiuntivi: può sostituire unità di misura/visualizzazione separate nel concetto
• QualitàPer la pianificazione esecutiva, la scatola fornisce dati caratteristici fissi per scenari di installazione e movimentazione: con un peso di 7,8 kg e dimensioni definite, l’installazione in interni e la pianificazione delle superfici di quadri elettrici o pareti possono essere calcolate in modo affidabile. Il supporto di più sistemi di rete e l’opzione di disconnessione onnipolare o tripolare aiutano a implementare in modo coerente i concetti di protezione e selettività. In questo modo, le interfacce tra inverter, misurazione e tecnologia di commutazione risultano chiaramente definite nel progetto.

  Affidabilità di pianificazione grazie a dati costruttivi e di collegamento definiti
  • Dimensioni 600 × 315 × 155 mm: base solida per layout e punti di installazione
  • Peso 7,8 kg: facilita movimentazione, logistica e pianificazione dei tempi di montaggio
  • Sistemi di rete TN‑C/S, TT, TN‑S: supporta concetti di protezione coerenti per ogni ambiente di progetto
  • Disconnettibile onnipolare/tripolare: attuazione flessibile dei requisiti di sezionamento e commutazione
• EspandibilitàLa scatola di commutazione di rete è progettata per una famiglia di prodotti nel segmento ibrido ed è compatibile con Fronius Verto Plus nelle classi di potenza da 15.0 a 33.3. Ciò consente l’utilizzo in progetti scalabili con una logica di commutazione uniforme, senza modificare il concetto di base in caso di adattamenti di potenza. Il quadro di dimensionamento definito dalla protezione a monte massima di 63 A stabilisce inoltre limiti chiari per espansioni lato CA e supporta una struttura di progetto pulita e aggiornabile.

  Scalabile all’interno delle classi di potenza Verto Plus
  • Compatibile con Fronius Verto Plus 15.0–33.3: piattaforma di commutazione uniforme per diverse dimensioni di impianto
  • Protezione a monte max. 63 A: quadro di dimensionamento chiaro per espansioni CA e selettività
  • Logica dei componenti standardizzata: facilita il rollout su più sedi/sottoprogetti
  • Componente di misura inclusa: supporta le espansioni con una base di misura coerente
